概述：本方案將為“酒店煙霧報警”打造成一個立體化的系統解決方案，擁有著廣闊的縱深。從現場報警警示入住者這個首要的功能到當前酒店安保人員接警及相關責任人移動端同步接警，再匯總至接警平臺軟件統一管理，非常專業。

一、 系統概述

      火災是發生頻繁較高的一種災害，在任何時間、任何地點都可能發生。它不僅在頃刻間可以燒掉大量的財富，甚至可以危急人們的生命。尤其是近幾年隨著經濟的發展和城市化步伐的加快，酒店已經成為人們日常活動比較頻繁的場所，并且酒店已經是城市現代化的標志，而且新建的酒店都具備人員密集、設備先進、功能多、裝飾豪華等特點，由于酒店的樓層高、建筑面積大、可燃物多而集中，在發生火災時，燃燒猛烈，火勢蔓延快，酒店的人員多疏散不容易，無法保證有效和成功的撲滅著火的地點,故發生在酒店的火災是非常嚴重的，一旦發生將造成不可估量的損失。因此有必要針對酒店設計一套多層次消防聯網報警系統，能在火災初期探知并發出警報，通知相關人員，得到及時控制跟處理。

二、 系統設計原則
      作為一套專業的聯網報警系統解決方案，在前期構思和設計時，我們應該緊緊圍繞“用戶最需要的是什么”這一核心命題來統籌規劃，具體要遵循的原則如下：
1）以人為本——“人”是整個聯網報警服務的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全為原則，同時兼顧各種不同層次、不同年齡用戶的需要，滿足“安全”這一特定使用功能。
2）可行性——以現有成熟的系統和新產品為設計對像，同時還考慮周邊信息通信環境的現狀和技術發展的趨勢，并考慮行政主管部門歸類管理的要求，設計方案現實可行。
3）可靠性——系統的設計具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。
4）先進性——系統的設計和新產品的選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，充分保護了業主的投資。
5）可擴充性——系統設計已充分考慮今后技術發展和使用的需要，具有更新、擴充和升級的空間。
6）方便易用性——恒博聯網報警運營服務系統是面向各類文化層次包括保安人員的系統，系統及功能的配置以能給用戶提供安全、方便、快捷、舒適為準則，其操作應簡便易學。
7）標準化、開發性——標準化、開放性是信息技術發展的必然趨勢。系統中采用的無線頻率、通信協議均嚴格遵循國際上通用的行業標準。應用軟件是已商品化的通用軟件，減少了二次開發的工作量和利于日后的使用維護。


三、 系統設計依據

1)《安全防范工程程序與要求》（GA/T75-94）；
2)《民用建筑電氣設計規范》（JGJ/T16-92）；
3)《工業企業通信設計規范》（GBJ42-81）；
4)《主動紅外入侵探測器》（GB10408.4-89）；
5)《安防防范系統驗收規則》（GA308-2001）；
6)《安全防范系統通用圖形符號》（GA/T74-94）；
7)《防盜報警控制器通用技術條件》（GB12663-90）；
8)《中華人民共和國公共安全行業標準》（GA38-92）；

四、 系統設計思路
      本項目涉及多家酒店，需安裝若干套施工簡單、可靠性高的無線煙霧火災聯網報警系統。具體實施步驟如下：
1、在每家酒店內部每間客房頂部安裝一個無線光電煙感探測器（建議不超過25平方的區域每個點安裝一個，根據您提供的圖紙無法確定具體安裝位置），用于對煙霧火災初期進行預警。                   2、在每家酒店有專人值守區域（比如酒店前臺）安裝一套網絡報警主機作為一級接警點。推薦使用網絡報警主機（HB-5050系列）進行接收前端報警信號。主機使用GPRS信號進行聯網報警；當觸發報警時，主機還可以同時通過網絡將主機報警信息上傳至上一級接警管理平臺。
3.在物業監控室的PC機上安裝一套專業的接警管理軟件用于接警，并安排人員值守，所有酒店都聯網入本接警平臺統一管理。

      因酒店早已裝修完成并處于使用過程中，重新綜合布線安裝煙霧報警設備將是一個非常巨大的工程，也將產生較大的損失，因此推薦使用全無線的設備來實現本煙霧報警系統，無需布線。
系統工作流程：
      a、當任何一個探測點（煙感）探測到煙霧濃度達到報警標準、低電、被破壞等各種異常情況時，煙感內置蜂鳴器即時發出尖銳刺耳的“滴~~”聲警示房間入住者，便于其盡早選擇逃生方式；
      b、煙感采用433MHz的調頻+跳頻防干擾的無線信號將警情傳輸至網絡報警主機，主機即刻拉響警示牌和警笛現場聲光報警，且直觀顯示對應的報警防區號，同步推送微信、發送短信、撥打電話跟相關責任人；
      c、其次也會同步將警情上傳到物業監控室的接警管理平臺，管理人員可從軟件上輕松讀取是哪個酒店產生的警情，又是酒店哪個房間產生的，再根據預留的每個酒店責任人的聯系方式及時對接溝通并處警。

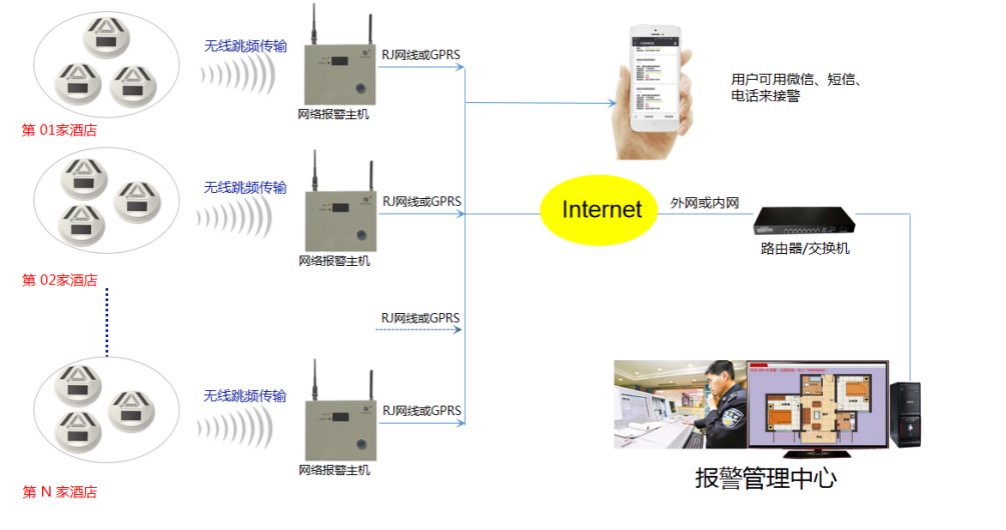

五、系統組成拓撲圖

六、 系統硬件及軟件說明
 6.1 用戶端部分
      用戶端部分的設備分為前端探測設備和報警主機兩部分。其中前端探測設備為N個光能無線光電煙感（具體安裝位置根據現場來定），用于對火災前期進行告警，確保酒店內人員財產，報警主機選擇信號較強的全網通主機，為了避免酒店人員對主機誤操作帶來可避免的損失及售后，采用的是無鍵盤式主機。我們分別介紹如下：

用戶端探測設備：
光能無線光電煙感（HB-T601）

用戶端報警主機：
網絡報警主機（HB-5050-4G）
6.2  產品詳細介紹說明
1.光能無線光電煙感(HB-T601)

功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，3到5年無需更換電池
◆ 采用美國微芯公司的光電感煙探測專用芯片，可用于對各類早期火災發出的煙霧做出報警。
◆ 光學迷宮，光電探測方式，吸頂安裝。
◆ 低功耗、使用壽命長。
◆ 檢測到煙霧超標時本地聲光報警、給主機發無線信號。
◆ 具有低電池電量報警提示。
◆ 具有手動測試功能。
◆ 解決傳感器漂移問題。
◆ 可獨立使用或聯網使用。
◆ 短時蜂鳴模式支持NFPA 72 緊急疏散信號。

技術參數

2.網絡報警主機（HB-5050-4G）

功能簡介
◆多網互聯，用戶可通過GPRS、LAN等互聯網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆支持安定寶網絡通訊協議。
◆交流供電和備用鉛酸蓄電池（選配）雙電源不間斷供電。
◆提供兩組12V直流輸出，作為控制其他設備使用（如啟動警號，警燈、警示牌和用于聯動等）。
◆支持多種布防方式, 多種警示聲音可選。
◆具有強制拆除、破壞后緊急報警功能。
◆支持手機APP應用，可通過手機APP接收報警并對主機進行操作。
◆HB-5050G型：通過GPRS無線網絡方式通訊。
◆HB-5050R型：通過LAN網絡方式通訊。
技術參數

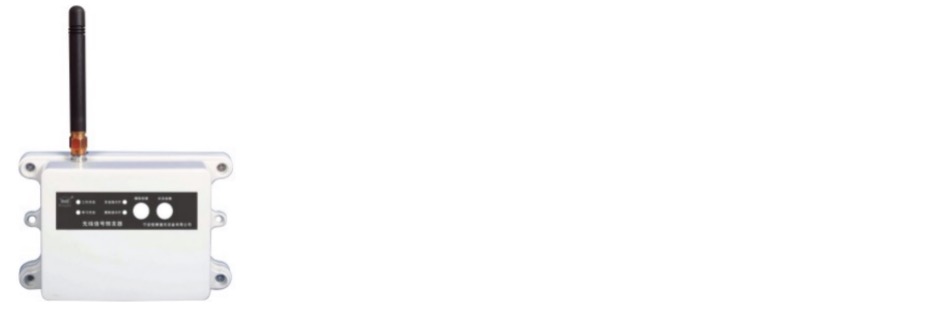

3.無線信號轉發器（HB-ZFQ）（用于增強煙感至主機之間無線信號的連接）

功能簡介
◆ 無線信號轉發器一般置于無線信號發射器和接收器之間，實現中繼無線信號傳輸距離的作用。
◆ 當無線信號發射器與接收器的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使接收器能正常接收發射器的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，接收器能接收任何一級轉發器發出的無線信號。
◆ 單個無線信號轉發器可轉發50對太陽能全無線對射。

技術參數

6.3 移動接警端
      移動端分為手機APP及微信公眾號，APP支持兩臺手機同時登陸，微信公眾號支持多個微信同時接警（不超過10個）。

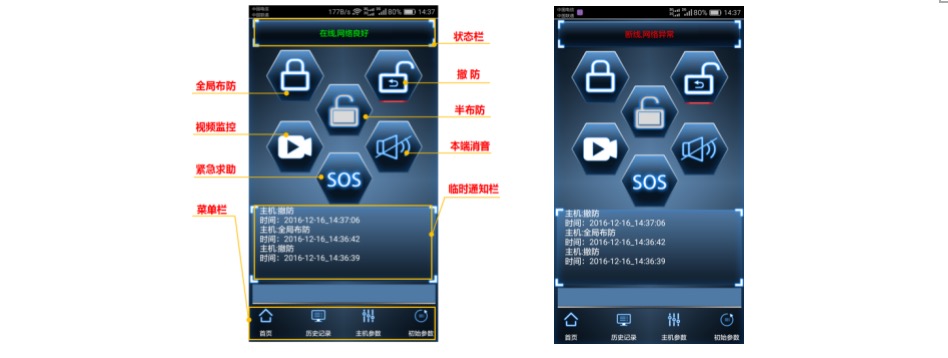

1、手機APP功能介紹
1）在網絡狀態下支持手機APP軟件接警，可遠程“全局布防”、“半布防”、“撤防”、“SOS”緊急求助、“本端消音”、“視頻查看”、歷史記錄查詢和主機參數設置等功能；在斷網狀態下也可依靠短信通道，實現正常報警信息接收，撤布防指令下達（僅針對GPRS類型的報警主機）；

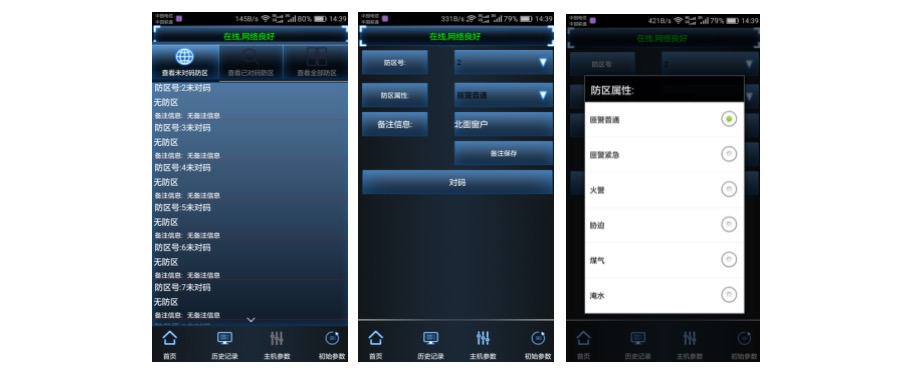

2）探頭學碼、遙控器學碼統一由APP軟件完成，并可添加防區備注信息和修改防區屬性；

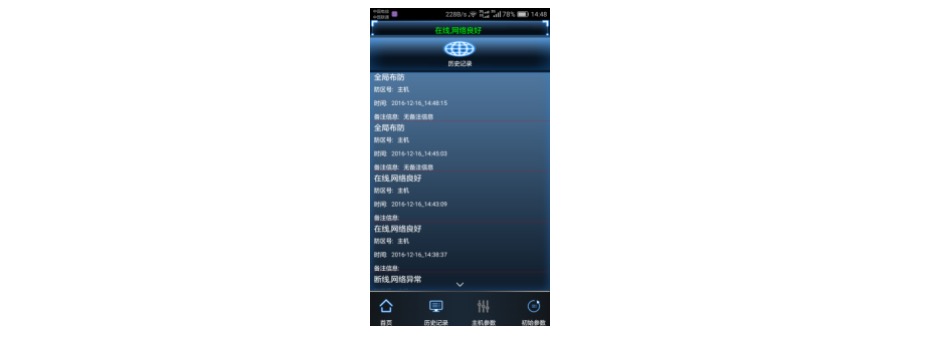

3）可查詢99條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等），軟件升級不丟失；

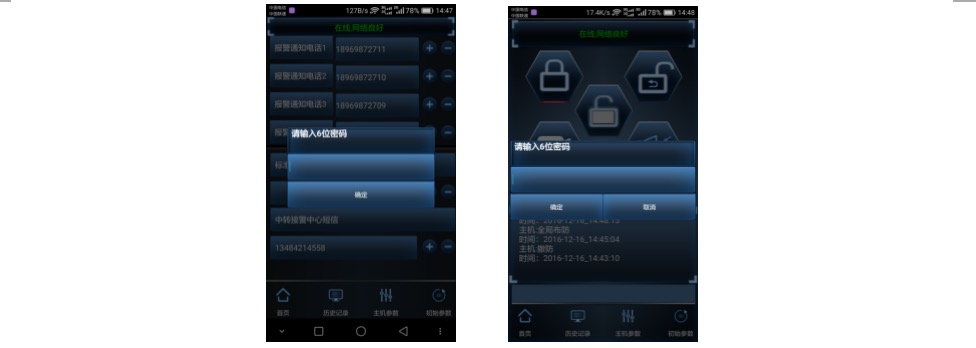

4）添加和修改軟件參數時設有密碼保護，增強系統安全性；

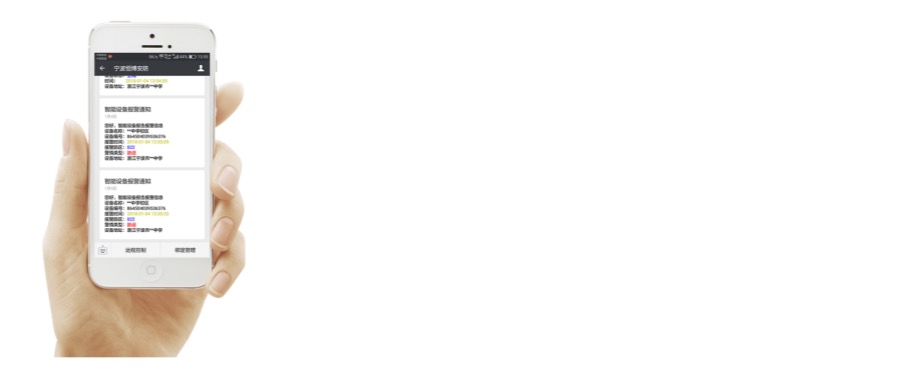

2、微信操作界面
支持接警、反向撤布防、可記錄1000條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等）、一個微信號可綁定多臺主機，管理多臺主機、最多支持50個微信號同時管理一個主機。                 6.4 物業監控室接警中心軟件介紹
1、接警中心管理軟件
1、軟件概述
      接警中心管理軟件運行在Windows環境下，通過網絡通訊云平臺，采用IP網絡方式和專業高速通訊協議進行數據傳輸和處理，具有報警響應時間短、系統容量大、可靠性高、數據安全、擴充性強、施工簡單、操作方便、建設投資少等特點，實現了對多用戶報警主機信息的接收和管理，實時存儲歷史記錄，并支持文檔導出打印。
2、功能介紹

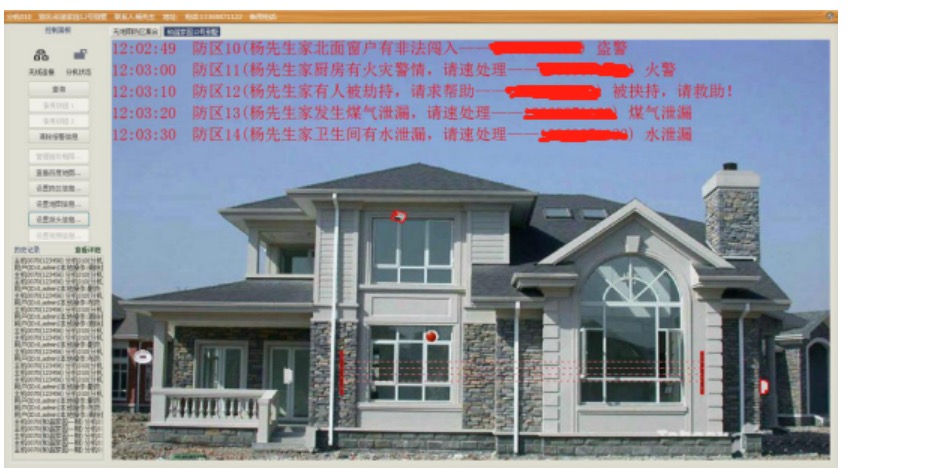

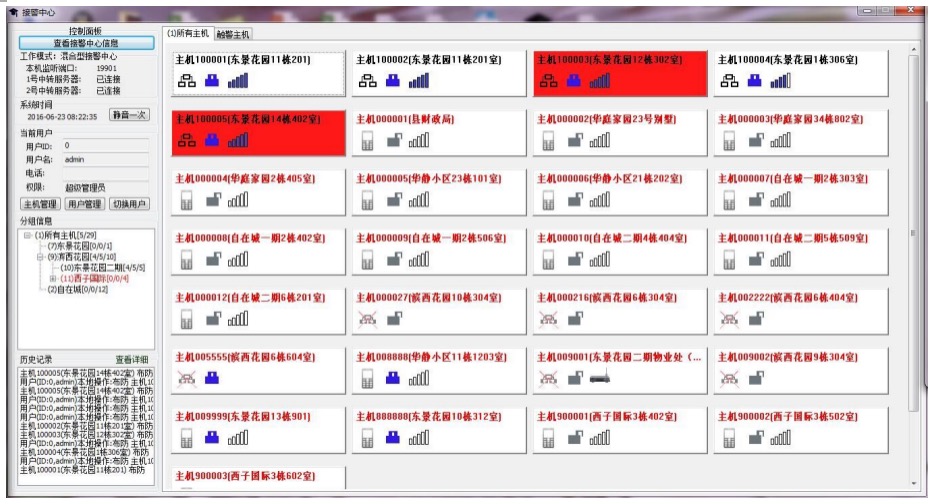

（1）軟件主界面與狀態顯示

主界面中，每個按鈕表示一臺前端“報警主機”即一家酒店。選中該圖標鼠標右鍵，可實現對該用戶的遠程布防，遠程撤防，遠程緊急報警等功能。

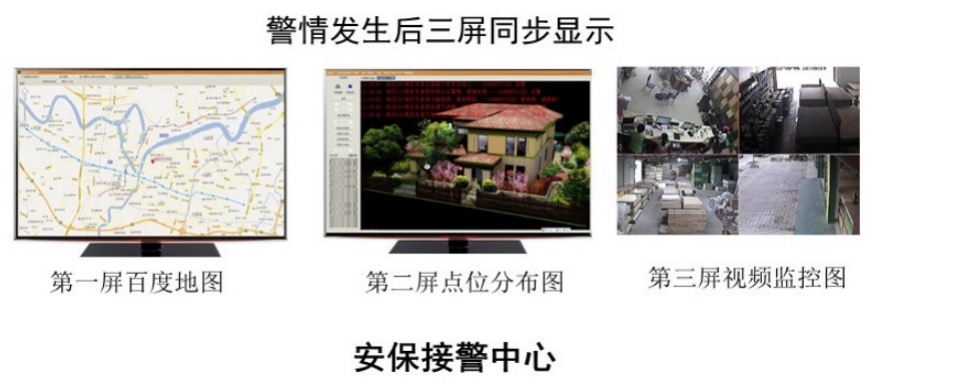

（2）多屏顯示報警事件：對任何一類突發警情都能實現三屏同步顯示：第一屏顯示該警情精準的百度地圖，迅速鎖定出警路線；第二屏顯示該警情的點位分布圖和詳實的用戶信息；第三屏顯示警情現場的視頻畫面，復核報警事件的有效性。

（3）系統以阿里云和騰訊云雙服務器做后臺支持，一主用，一備用雙服務器協同運行機制，保障了數據傳輸的安全性和可靠性。

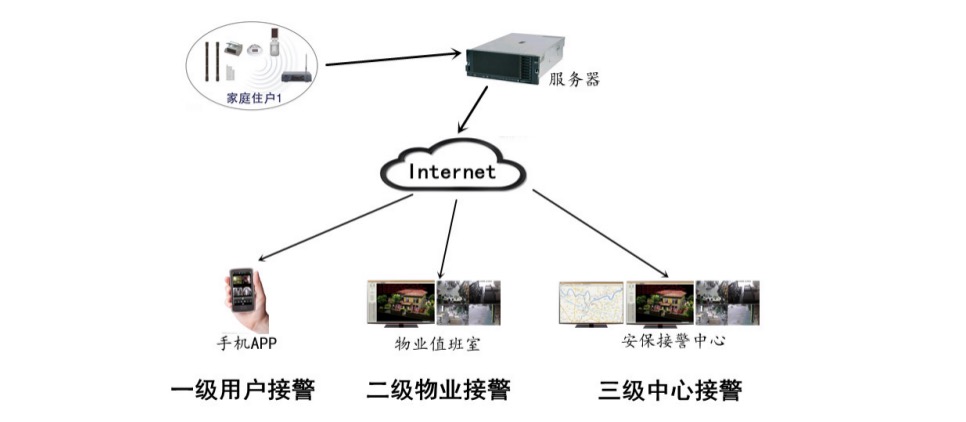

（4）支持多級聯動接警： 警情發生后，用戶手機APP上第一時間接收報警信息，并查看相應視頻畫面視為一級接警；物業值班中心電腦屏幕上同時彈出報警點位分布圖，并調取對應監控圖像視為二級接警；安保服務中心同步分屏顯示百度地圖，點位分布圖和監控圖像視為三級接警。

（5）不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃氣泄漏等），系統可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。


（6）完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。

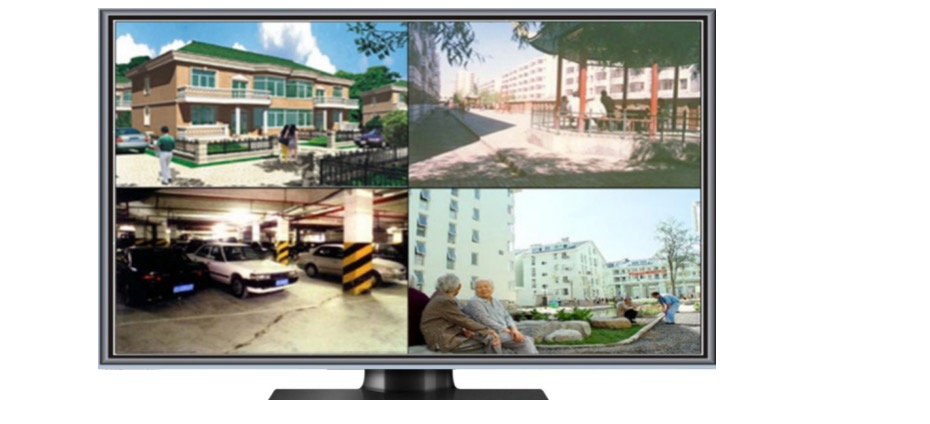

（7）監控視頻、截圖存儲功能：報警時聯動的監控視頻一旦被彈出，系統將自動啟動錄像、截圖功能，并實時存儲。

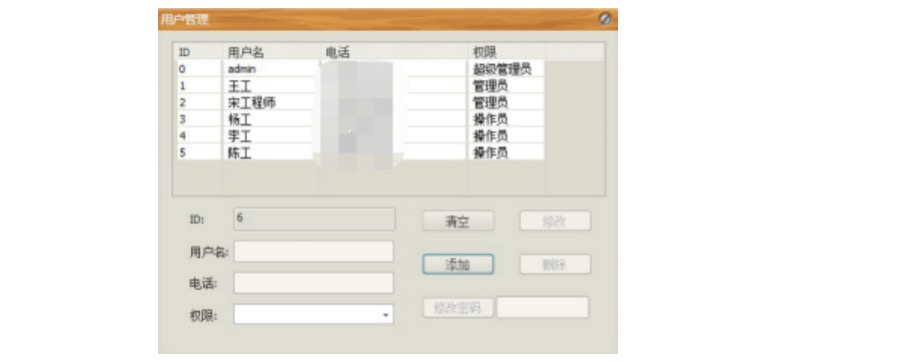

（8）分權限管理：平臺共設有超級管理員、管理員和操作員三種權限管理，增強系統的安全性。

（9）強大的數據備份和恢復功能：重要的數據庫資料如客戶資料、電子地圖、報警信息等系統將實時備份，一旦系統遭到雷擊或其他不可抗拒力量破壞能及時恢復，保障了系統的安全性。

七、 系統優勢及特點
      1、雙云端服務器，既降低了前期投資成本，又保障了系統運營的可靠性。服務器承載的功能和服務較多，因此對服務器的硬件配置和可靠性方面要求較高，如果需要自主搭建的話，前期投資較大，后期維護成本高，性價比相對偏低。接警平臺依托阿里云與騰訊云雙云端服務器搭建，物業（安保）接警處無需另外購買搭建服務器，大大降低成本。
      2、減少安裝工程量，不影響酒店裝修。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已裝修入住的條件下，太陽能全無線防盜系統更顯優勢。
      3、方便維護，檢修快捷。太陽能全無線紅外防盜系統在主機的顯示中每個探測器都擁有唯一的地址代碼，某個探測器發生故障或報警都會在主機上有相應提示，比如008煙感電池低電，就會在主機顯示屏上顯示“008低電”，直接更換設備或電池就行，所以對于故障設備的維護方便快捷。
      4、防止全系統遭受雷擊。由于該系統采用了全無線的組建方式，探測器和主機之間無金屬線連接，即使單個探測器遭受雷擊也只是單個損壞，不會影響整套系統的正常運行。
      5、節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能無線既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
      6、便于拓展。時代發展很快，需要增加新的各類探頭，或家庭房子重裝修、搬遷，有線的就需要提前介入挖溝布線，裝修好的房子根本就無法后續布線，就會被局限，搬遷就必須重新又投入；而太陽能全無線紅外系統因為全無線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。

八、系統配置

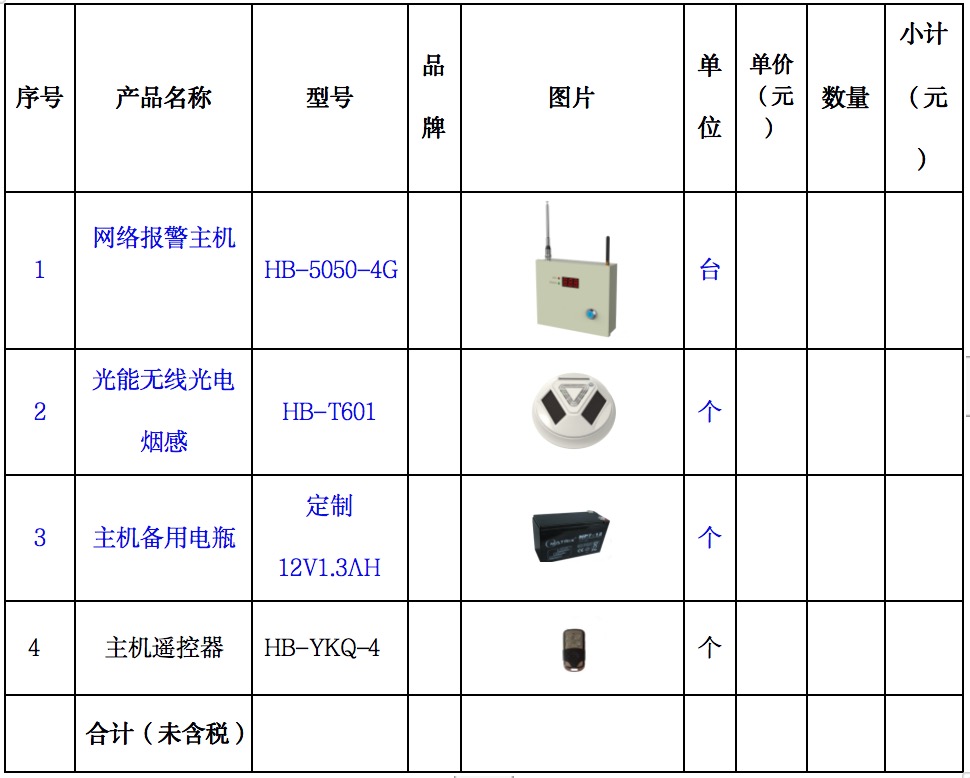

1、前端配置：

2、接警中心配置：


九、售后服務
      1、我公司配以專業的技術人員全程電話跟蹤、解答系統各方面問題，督促各辦事處機構做好完善的售后服務。一個月包換，兩年質保，終生維護。以上條件具不存在人為因素，由于人為因素造成，公司收取維護成本費用。
      2、系統中所涉及到的各類配套軟件，均由廠家提供，免費系統升級。

      方案在解讀過程中如有任何不解之處，請致電公司服務熱線：0574-65222108,18969872718
      公司網址：www.nbhtz.com

                                                        寧波恒博通訊設備有限公司

                                                                2020.9.12
